玻璃纤维增强制品的材料特性，导致其常用的基本成型工艺有如下几种：手糊成型工艺、卷管成型工艺、拉挤成型工艺、缠绕成型工艺、模压成型工艺、SMC工艺、挤出成型工艺、注射成型工艺、注射模塑工艺、连续波板工艺、喷射成型工艺等工艺制作出玻璃钢制品。今天方圳向大家分享手糊FRP制品喷射成型技术：

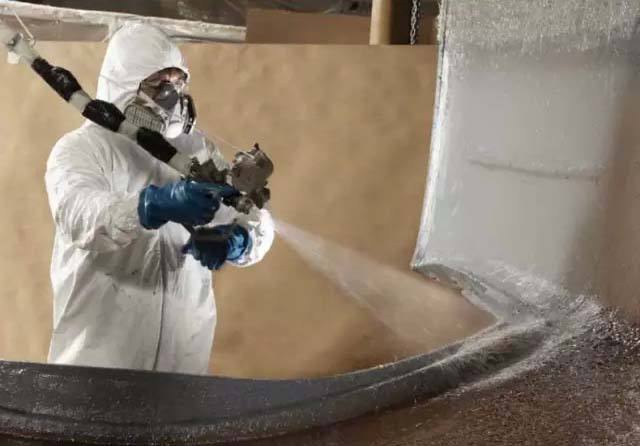

  喷射成型将混有引发剂和促进剂的两种聚酯分别从喷枪两侧喷出，同时将切断的玻纤粗纱，由喷枪中心喷出，使其与树脂均匀混合，沉积到模具上，当沉积到一定厚度时，用辊轮压实，使纤维浸透树脂，排除气泡，固化后成制品。原材料主要是树脂（主要用不饱和聚酯树脂）和无捻玻纤粗纱。场地除满足手糊工艺要求外，要特别注意环境排风。根据产品尺寸大小，操作间可建成密闭式，以节省能源。

  喷射成型工艺控制主要参数有：①树脂含量：喷射成型的制品中，树脂含量控制在60%左右。②喷雾压力：当树脂粘度为0.2Pa·s，树脂罐压力为0.05～0.15MPa时，雾化压力为0.3～0.55MPa，方能保证组分混合均匀。③喷枪夹角：不同夹角喷出来的树脂混合交距不同，一般选用20°夹角，喷枪与模具的距离为350～400mm。改变距离，要高速喷枪夹角，保证各组分在靠近模具表面处交集混合，防止胶液飞失。
