环氧树脂灌浆料是由树脂、固化剂、高分子聚合物填料骨料等部分组分，也可根据具体使用情况调整配方，改进工艺，以满足不同要求或突出某部分性能。常规使用时，将各组分完全混合后即可进行灌浆操作。之所以叫环氧树脂灌浆料 那是因为里面加了环氧树脂，因为用环氧树脂灌浆料的都是要求强度非常高的都在100左右了，一般纯灌浆料达不到这个强度。

  环氧树脂灌浆料灌浆方法
  1、自重法：自重法是在灌浆施工中，利用该材料流动性好的特点，在灌浆范围内自由流动，满足灌浆要求的方法。
  2、高位漏斗法：高位漏斗法是灌浆料施工中，仅靠灌浆料的流动性不能满足要求时，利用提高灌浆的位能差，满足灌浆要求的方法。
  3、压力灌浆法：压力灌浆法是在灌浆料施工中，采用灌浆增压设备，满足灌浆要求的方法。

  环氧树脂灌浆料施工方案

  表面预处理：接触环氧树脂灌浆料的混凝土表面，须凿除其表层浮浆并露出坚实基层，保证灌浆面清洁、干燥、无油脂。
  施工温度：环境温度包括混凝土基础及空气温度，为获得最佳的工作状态，灌浆前必须将材料在15-25°C环境下放置24小时。

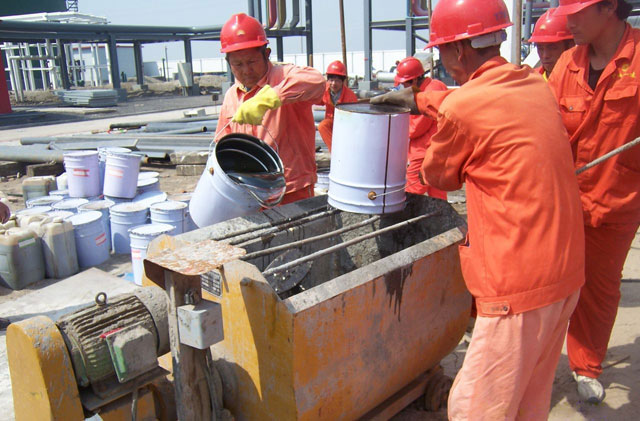

  混合：用手提式搅拌器（200-250rpm）充分混合A（树脂）、B（固化剂）约3分钟；充分搅拌至骨科全部浸润即完成。
  环氧灌浆：料灌浆应从一侧灌向另一侧；灌浆过程中可挤压但勿震捣，以避免夹杂空气滞留其中，灌浆工作必须连续尽快完成。
  检查密实：灌浆结束后，用铁锤敲击设备基板：如发出叮叮声则表明灌浆层密实，如发出咚咚声则表明灌浆层空鼓。
  表面收光拆模：灌浆后及在环氧灌浆料初凝前，为达到美观效果，可将暴露的表面用灰刀收光；终凝后，即可拆模。
