当用短切毡作增强材料时，最好使用不同规格的浸渍辊子进行操作，因为浸渍辊子对排除树脂中的气泡特别有效。若无此种工具而需用刷子进行浸渍时，要用点刷法涂刷树脂，否则会把纤维弄乱，使纤维移位，以致分布不均匀，造成玻璃钢制品厚薄不一。铺在内部深角出的增强材料，如果用刷子或浸渍辊子难使其紧密贴合时，则可以用手抹平压紧。

  短切毡糊制时，用涂胶辊将胶液涂在模具表面上，然后手工将裁好的毡片铺在模具上并抹平，再用胶辊上胶，来回反复辊压，使树脂胶液浸入毡内，然后用胶泡辊将毡内的胶液挤出表面，并排出气泡，再糊制第二层。若遇到弯角处，可以手工将毡撕开，以利于包覆，两块毡之间的搭接约为50mm。

  许多产品也可以采用短切毡与玻璃布交替的铺层方式，如日本各公司糊制的渔船就是采用短切毡交替糊制的方法，据介绍该方法制作的玻璃钢制品性能很好。

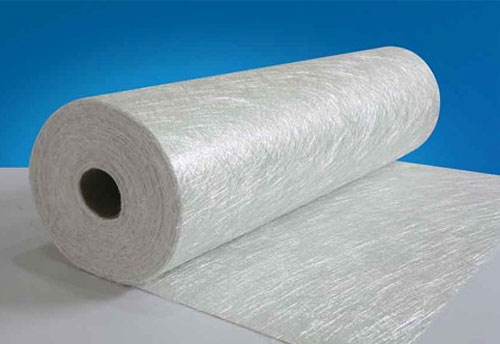

  玻璃纤维短切毡性能：
  1、短切毡每一偶织物那样紧密的交织点，易吸附树脂，玻璃钢制品的树脂含量大，因而使制品的密封性好，不渗漏，使制品的耐水性和耐其他介质腐蚀性能提高，也改善了外观质量。
  2、短切毡不像织物那样致密，因而用以制作增强制品，易增厚，而且短切毡的制作工序比织物少，成本也较低，采用短切毡可降低制品成本。
  3、短切毡中的纤维无方向性，表面比织物粗糙，因而层间粘接性好，使制品不易分层，而且玻璃钢制品的强度是各向同性的。
  4、短切毡中的纤维是不连续的，因而制成的制品受损伤后，损伤面积小，强度降低也少。
  5、树脂浸透性好，浸透速度快，加快固话速度，提高生产效率，一般树脂浸透速率为≤60s。
  6、覆膜性能好，易剪裁，施工方便，适合制作形状较复杂的玻璃钢制品。
